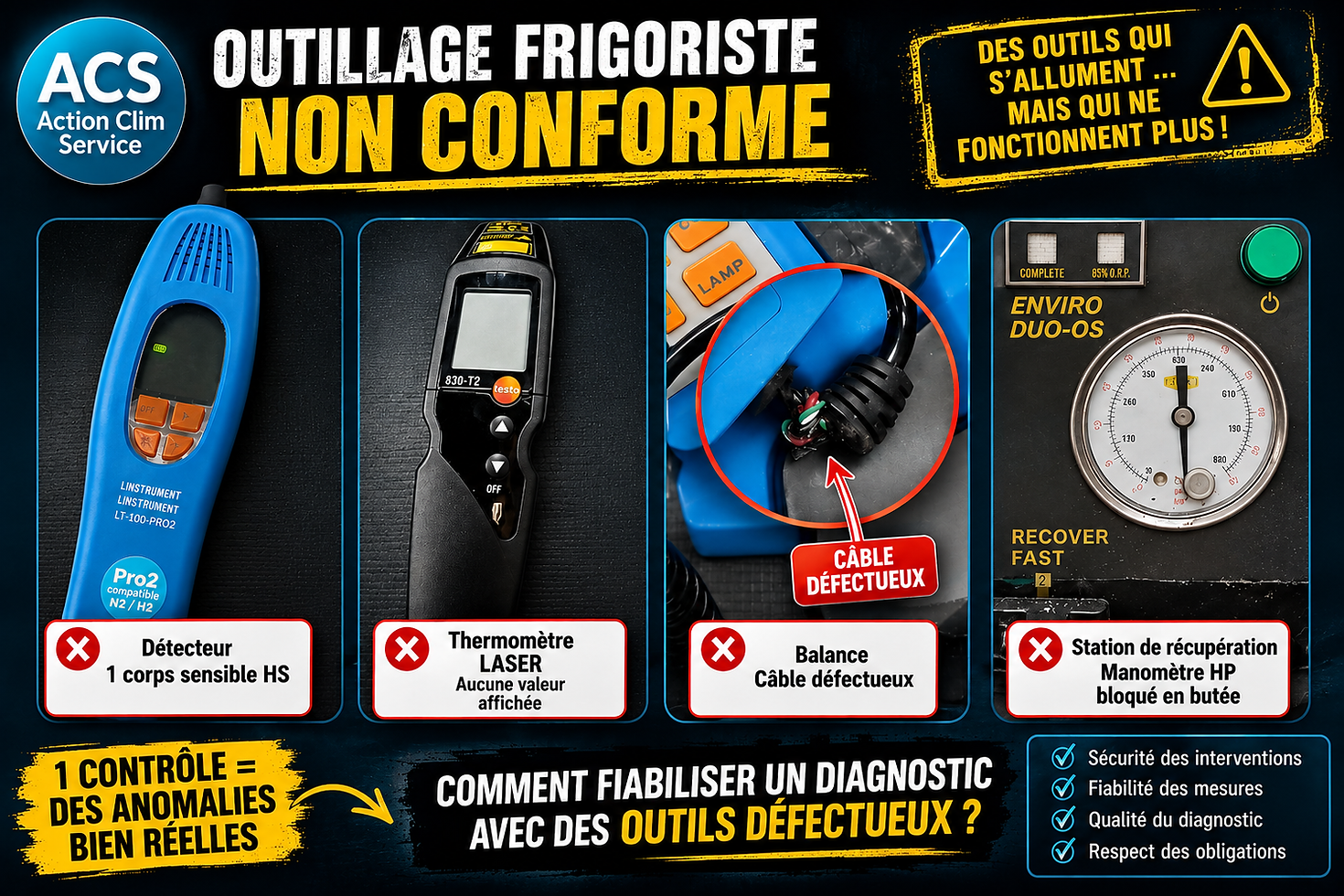

Outillage frigoriste non conforme : 6 outils défectueux sur 27 lors d’un contrôle HVAC

Une balance qui ne s’allume plus. Un thermomètre qui ne mesure plus aucune température. Un manomètre bloqué en butée. Un détecteur de fuite partiellement défaillant.

Ces défauts peuvent sembler évidents pris séparément.

Pourtant, lors d’un récent contrôle d’outillage frigoriste HVAC, j’ai contrôlé le matériel utilisé par cinq techniciens, soit 27 outils au total.

Résultat : 6 outils ont été déclarés non conformes.

Cela représente plus de 22 % du matériel contrôlé.

Plus préoccupant encore : 3 de ces 6 outils non conformes appartenaient au même technicien.

Ce constat pose une question qui dépasse largement le simple contrôle annuel de l’outillage :

Comment réaliser des interventions et des diagnostics fiables lorsque plusieurs de ses outils de mesure ou de contrôle sont défaillants ?

27 outils contrôlés : 6 non-conformités constatées

Le contrôle concernait cinq techniciens HVAC et leurs différents équipements utilisés pour intervenir sur les installations de climatisation et de réfrigération.

Voici les six défauts constatés.

1. Une balance avec un câble défectueux

Une balance frigoriste est utilisée pour mesurer précisément la quantité de fluide frigorigène transférée.

Un câble ou une connexion défectueuse peut compromettre son utilisation et rendre la mesure instable ou impossible.

La pesée du fluide ne doit jamais être considérée comme une simple indication : elle fait partie intégrante de la maîtrise d’une intervention frigorifique.

2. Un manomètre digital avec une sonde HS et impossible à étalonner

Le deuxième défaut concernait un manomètre frigoriste digital.

L’une de ses sondes était hors service et l’appareil ne pouvait pas être correctement étalonné.

Un manomètre peut parfaitement s’allumer et afficher une valeur tout en étant impropre à une utilisation professionnelle si la mesure n’est plus fiable.

Or les pressions et températures constituent des données essentielles au diagnostic d’une installation frigorifique.

Une mesure erronée peut donc conduire à une mauvaise interprétation du fonctionnement de l’installation.

3. Une balance totalement hors service

Une seconde balance ne s’allumait tout simplement plus.

Le remplacement des piles par des piles neuves n’a rien changé : l’appareil était hors service.

Ce type de défaut pose une autre question importante.

Faut-il attendre le contrôle annuel pour constater qu’un outil utilisé quotidiennement ne fonctionne plus ?

Évidemment non.

Le contrôle réglementaire annuel ne remplace pas la surveillance régulière de l’état de son matériel.

4. Un détecteur de fuite avec un élément sensible défaillant

Le détecteur électronique de fuite constitue l’un des équipements essentiels du frigoriste.

Dans ce cas précis, un des éléments sensibles du détecteur était hors service.

Le problème est particulièrement important lors d’une recherche de fuite.

Un détecteur qui s’allume normalement ne garantit pas nécessairement que sa capacité de détection est correcte.

C’est précisément pour cette raison que le fonctionnement et la sensibilité d’un détecteur doivent être vérifiés.

Un appareil apparemment fonctionnel peut donner au technicien un faux sentiment de sécurité.

5. Un thermomètre infrarouge qui s’allume mais ne mesure plus

Autre situation intéressante : le thermomètre infrarouge s’allumait.

Son rétroéclairage fonctionnait normalement.

Mais aucune température ne s’affichait.

Cet exemple illustre parfaitement une confusion fréquente :

un appareil qui s’allume n’est pas nécessairement un appareil qui fonctionne correctement.

Le test fonctionnel d’un outil ne doit donc jamais se limiter à vérifier son alimentation électrique.

Il faut vérifier sa capacité réelle à effectuer la mesure pour laquelle il est utilisé.

6. Une station de récupération avec le manomètre HP bloqué en butée

Dernière non-conformité : une station de récupération de fluide frigorigène dont le manomètre haute pression était bloqué en butée.

La station peut éventuellement encore fonctionner mécaniquement.

Mais le technicien ne dispose alors plus d’une information essentielle permettant de surveiller son fonctionnement.

Là encore, il ne suffit pas qu’une machine démarre pour considérer qu’elle est en état de fonctionnement satisfaisant.

Le constat le plus préoccupant : 3 outils défectueux pour un seul technicien

Sur les six non-conformités relevées, trois concernaient le pack d’outillage d’un même technicien.

C’est probablement le point le plus intéressant de ce contrôle.

Il ne s’agit pas de remettre en cause les compétences du professionnel.

En revanche, cela pose une véritable question sur la fiabilité des interventions :

comment un technicien peut-il travailler correctement lorsque plusieurs de ses instruments sont simultanément défaillants ?

Un diagnostic frigorifique repose sur des mesures.

• Pression.

• Température.

• Quantité de fluide.

• Recherche de fuite.

• Fonctionnement de la récupération.

Si les instruments qui fournissent ces informations ne sont pas fiables, le raisonnement technique peut être parfaitement logique tout en étant construit à partir de mauvaises données.

Un outil qui fonctionne n’est pas forcément un outil fiable

C’est probablement l’enseignement principal de ce cas terrain.

Il existe plusieurs niveaux qu’il ne faut pas confondre :

L’outil s’allume.

Cela signifie simplement que son alimentation fonctionne.

L’outil mesure.

Il fournit effectivement une valeur.

La mesure est cohérente.

La valeur semble compatible avec la situation observée.

La mesure est vérifiée.

La mesure de l’outil a été comparée à une référence permettant d’évaluer son exactitude.

Ce sont quatre choses différentes.

Un manomètre peut afficher une pression et être décalé.

Une balance peut afficher un poids et présenter une dérive.

Un détecteur peut émettre un signal sonore sans avoir la sensibilité attendue.

Un thermomètre peut afficher une température erronée.

C’est précisément ce qui rend certaines défaillances difficiles à détecter sans contrôle.

Le contrôle annuel ne doit pas devenir le seul moment où l’on regarde son matériel

Le contrôle périodique de l’outillage constitue un point important du suivi des équipements utilisés pour la manipulation des fluides frigorigènes.

Mais il faut rappeler une chose essentielle :

un contrôle annuel représente l’état de l’outil au moment où il est contrôlé.

Un appareil peut être conforme aujourd’hui et subir une chute, une détérioration, une dérive ou une panne quelques semaines plus tard.

Attendre le prochain contrôle annuel pour s’en apercevoir n’est donc pas une stratégie suffisante.

Certaines anomalies peuvent être invisibles sans moyens de contrôle adaptés.

D’autres, en revanche, devraient être détectées immédiatement par l’utilisateur.

Une balance qui ne s’allume plus, un afficheur qui ne donne aucune mesure ou un manomètre bloqué en butée sont des exemples évidents.

Que devrait vérifier un frigoriste régulièrement ?

Sans remplacer un contrôle complet de l’outillage, quelques vérifications simples permettent de détecter rapidement certaines anomalies.

Avant ou pendant l’utilisation, il est notamment pertinent de vérifier :

• l’état général des appareils ;

• l’état des flexibles, raccords et câbles ;

• le niveau des piles et batteries ;

• la cohérence du zéro des instruments ;

• le fonctionnement des afficheurs ;

• la cohérence des mesures obtenues ;

• l’état des sondes ;

• le fonctionnement du détecteur de fuite ;

• l’absence de détérioration visible ;

• tout comportement inhabituel apparu depuis la dernière utilisation.

Et lorsqu’un doute apparaît sur une mesure, la bonne réaction n’est pas de continuer à utiliser l’appareil en supposant qu’il est juste.

Il faut vérifier l’outil.

Pourquoi la fiabilité de l’outillage est directement liée à la qualité du diagnostic

Dans le froid et la climatisation, une grande partie du diagnostic repose sur l’interprétation de mesures.

Le technicien prend une décision à partir des informations que lui fournissent ses instruments.

C’est donc une chaîne :

Outil → mesure → interprétation → diagnostic → intervention

Si la première étape est défaillante, toutes les suivantes peuvent être impactées.

C’est pourquoi le contrôle de l’outillage frigoriste ne doit pas être considéré uniquement comme une contrainte administrative liée à l’attestation de capacité.

Il constitue aussi une démarche de fiabilisation du travail réalisé sur le terrain.

À retenir

Ce contrôle HVAC concernait 27 outils appartenant à cinq techniciens.

6 outils étaient non conformes, soit plus de 22 % du matériel contrôlé.

Et 3 de ces non-conformités étaient concentrées sur l’outillage d’un seul technicien.

Ce cas terrain rappelle trois principes simples :

Un outil qui s’allume n’est pas nécessairement fonctionnel.

Un outil qui affiche une valeur n’est pas nécessairement précis.

Un contrôle annuel ne dispense jamais le professionnel de surveiller régulièrement l’état de son matériel.

Le contrôle de l’outillage ne devrait donc pas être vu uniquement comme une obligation à satisfaire avant un audit.

Il doit faire partie d’une démarche beaucoup plus large : s’assurer que les données utilisées pour prendre une décision technique sont réellement fiables.
